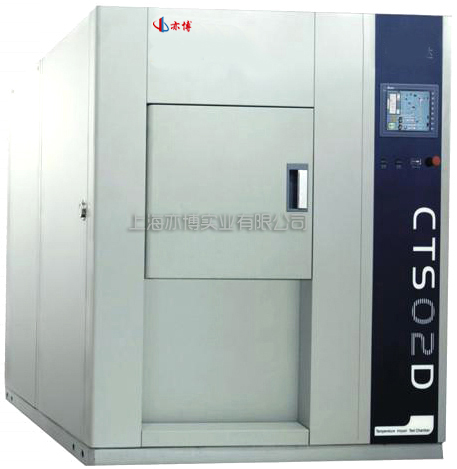

温度冲击试验箱（三箱换气式）
YB-CTS系列三箱换气式温冲
| 型号 | YB-CTS02 | YB-CTS03 | YB-CTS05 | ||||
| 性 能 参 数 |
预热室 | 预热温度上限 | 200℃ | ||||
| 温度上升时间 | +20～＋200℃约20min | ||||||
| 预冷室 | 预冷温度下限 | -75℃ | |||||
| 温度下降时间 | +20～-70℃约80min | ||||||
| 工作室 | 温度冲击范围 | (-55℃～－10)～（50~＋150℃） | |||||
| 温度波动度 | ≤±0.5℃ | ||||||
| 温度偏差 | ≤±2℃ | ||||||
| 温度回复时间 | ≤5min | ||||||
温 度 回 复 条 件 |
YB-CTS02Ⅰ | 条件一 | 高温+125℃暴露30min,低温-40℃暴露30min，样品重量10Kg塑封IC | ||||
| 条件二 | 高温+150℃暴露30min,环境温度5min,低温-55℃暴露30min，样品重量10Kg塑封IC。 | ||||||
| YB-CTS02Ⅱ | 条件一 | 高温+125℃暴露30min,低温-40℃暴露30min，样品重量20Kg塑封IC | |||||
| 条件二 | 高温+150℃暴露30min,环境温度5min,低温-55℃暴露30min，样品重量20Kg塑封IC。 | ||||||
| 条件三 | 高温+150℃暴露30min,低温-55℃暴露30min，样品重量7.5Kg塑封IC。 | ||||||
| YB-CTS03Ⅰ |
条件一 | 高温+125℃暴露30min,低温-40℃暴露30min，样品重量10Kg塑封IC。 | |||||
| 条件二 | 高温+150℃暴露30min,环境温度5min,低温-55℃暴露30min，样品重量10Kg塑封IC。 | ||||||
| YB-CTS03Ⅱ | 条件一 | 高温+125℃暴露30min,低温-40℃暴露30min，样品重量20Kg塑封IC。 | |||||
| 条件二 | 高温+150℃暴露30min,环境温度5min,低温-55℃暴露30min，样品重量20Kg塑封IC | ||||||
| 条件三 | 高温+150℃暴露30min,低温-55℃暴露30min，样品重量10Kg塑封IC。 | ||||||
| YB-CTS05Ⅰ | 条件一 | 高温+125℃暴露30min,低温-40℃暴露30min，样品重量10Kg塑封IC。 | |||||
| 条件二 | 高温+150℃暴露30min,环境温度5min,低温-55℃暴露30min，样品重量10Kg塑封IC。 | ||||||
| YB-CTS05Ⅱ | 条件一 | 高温+125℃暴露30min,低温-40℃暴露30min，样品重量20Kg塑封IC。 | |||||
| 条件二 | 高温+150℃暴露30min,环境温度5min,低温-55℃暴露30min，样品重量20Kg塑封IC。 | ||||||
| 条件三 | 高温+150℃暴露30min,低温-55℃暴露30min，样品重量10Kg塑封IC。 | ||||||
| 结 构 |
外壳 | 冷轧钢板表面喷塑（象牙白） | |||||
| 内胆 | 不锈钢板 | ||||||
| 隔热材料 | 聚氨酯发泡+超细玻璃棉 | ||||||
| 制 冷 |
制冷方式 | 复叠式双级压缩机制冷方式（水冷） | |||||
| 制冷机 | 进口压缩机 | ||||||
| 测试孔 | 左侧Φ50mm1个 | ||||||
| 控制器 | 日本优易控触摸屏 | ||||||
| 记录装置 | 仪表内置无纸记录功能 | ||||||
| 电脑接口 | RS485接口 | ||||||
| 工作室尺寸(mm) | D | 670 | 670 | 670 | |||
| W | 650 | 970 | 970 | ||||
| H | 460 | 460 | 780 | ||||
| 外部尺寸(mm) | D | 2245 | 2245 | 2245 | |||
| W* | 1610 | 1940 | 1940 | ||||
| H | 1995 | 1995 | 2315 | ||||
| 装机功率（KW） | I | 35 | 48 | 50 | |||
| II | 46 | 56 | 56 | ||||
| 电源 | AC380V?50Hz三相四线制+接地线 | ||||||
| 标准配置 | 产品使用说明书1份合格证及质量保证书各1份、搁板2块、搁条 4根、硅橡胶软塞一套，带脚轮 | ||||||
| 满足标准 | GJB150.5A-2009 | ||||||
*注： 水冷型(水温10～28℃，水压0.1～0.3Mpa,以便确保降温性能)；
可根据用户要求设计不同规格尺寸的温度冲击试验箱。
